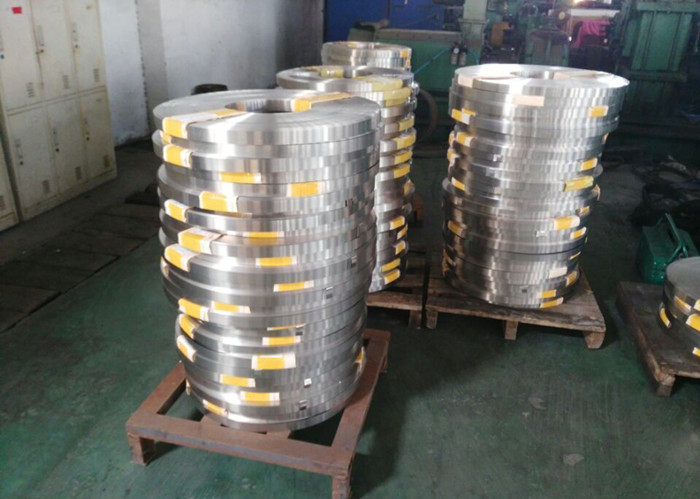

SUPRA 50 K94840 FeNi Weichmagnetische Legierung

SUPRA 50 is een ijzer-nikkel zachte magnetische legering met maximale verzadigingsinductie en hoge doorlaatbaarheid.
De belangrijkste toepassingen zijn relais, gasveiligheid, sensoren, horloges, afschermingen.

De verzadigingsstroomdichtheid van ongeveer 16000 gauss (1,6 Tesla) in combinatie met hoge magnetische permeabiliteit en laag kernverlies maakt dit een veelzijdige legering met veel potentiële toepassingen.

SUPRA 50 is gebruikt in gelamineerde kernen voor instrumenttransformatoren, magnetic shields and cores for certain electronic and communications devices in which extremely high permeability at low magnetizing forces greatly increases the efficiency and effectiveness of the equipment.

Vanwege zijn hoge doorlaatbaarheid is het ook gebruikt in magnetische kernen en gevoelige relais die moeten reageren op lage magnetiserende krachten

Chemische samenstelling

Belangrijkste eigenschappen:

• Hoge verzadigingsstroomdichtheid
• Hoge magnetische doorlaatbaarheid
• Laag kernverlies

Toepassingen

• Elektrische motoren
• Gasbeveiligingskleppen
• Ground fault circuit breaker (relaisonderdelen)
• Hoogprecisie-stroomtransformerkernen
• Veiligheidsventielen
• Relais
• Verwijderingen
• Sensoren
• Bescherming
• Horloges
• met een vermogen van niet meer dan 50 kW
• Gevoelige relais- en magnetische componenten

Specificaties

• 1.3922
• 1.3926
• K94800
• K94840
• DIN17405
• ASTM F30
• ASTM A730
• IEC 404
• JIS C2531
• ASTM A753 Standardspecificatie voor geslepen nikkel-ijzer zachte magnetische legeringen (UNS K94490,
• K94840, N14076, N14080)
• MIL-N-14411B (MR) (samenstelling 3 en 4)

Warmtebehandeling

Standaard waterstofverhit

Voor maximale zachtheid en optimale magnetische en elektrische eigenschappen moet K94840 in een zuurstofvrije,droog waterstofatmosfeer met een dauwpunt onder -40°F (-40°C) gedurende 2 tot 4 uur bij 2150°F (1177°C), gevolgd door een koeling van de oven met een snelheid van 100/200°F (55/110°C) per uur tot 800°F (427°C) en daarna in ieder geval.

De olie, vet, lak en alle andere verontreinigende stoffen moeten vóór het gluren worden verwijderd.de afzonderlijke onderdelen moeten worden gescheiden met een oppervlakte-isolatie-medium of een inert isolatiepoeder, zoals magnesium of aluminiumoxide.
